The second NTU Terminator filtration test, held at the end of 2020, was carried out at a cooling tower system at our customer’s facility, one of the leading companies in the polyester industry. Filtration tests were performed under a pressure of 2.6 bar at a flow rate of 3 m³ / h, using serially connected Filternox® NTU Terminator filters.
1. Flussdiagramm

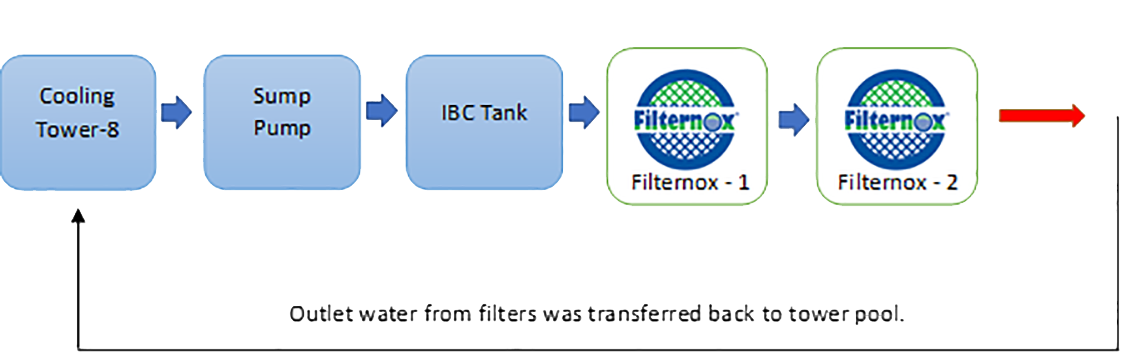

1.1. Filtrationsflussdiagramm der Poolfiltration im Kühlturm-X
Das aus den Filtern austretende Wasser wurde zurück in den Pool des Turms geleitet.

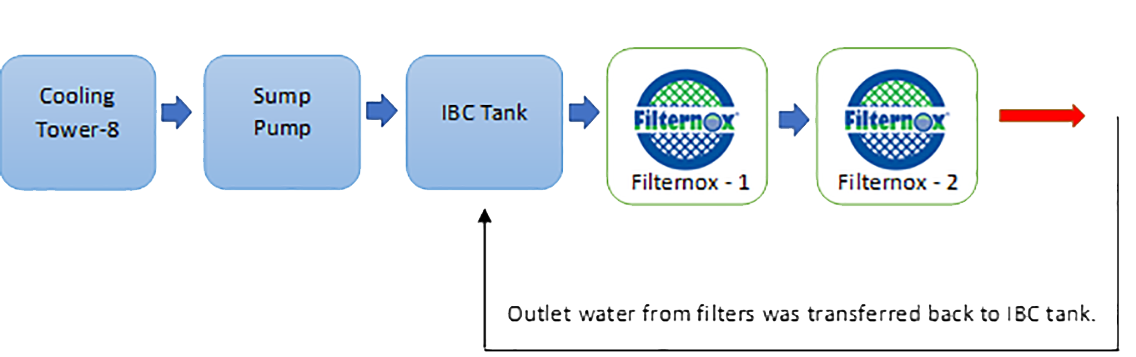

1.2. Filtration flow chart of water circulated in the IBC tank at cooling tower-X
Das Wasser aus den Filtern wurde zurück in den IBC-Tank geleitet.
2. Sample and System Images
2.1 Filtrationstests am Kühlturm-x
 |
 |

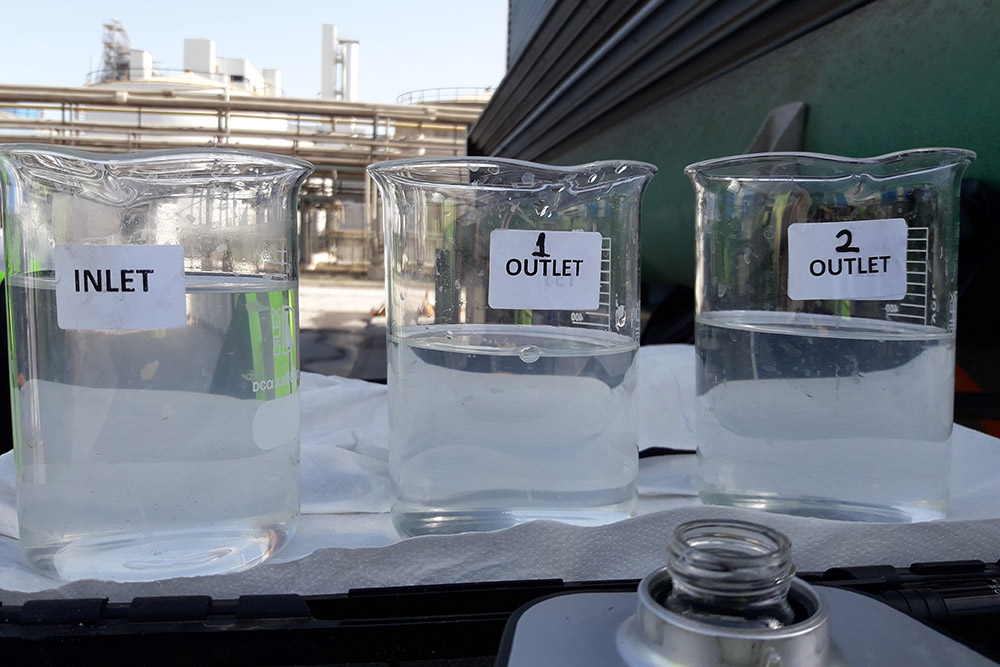

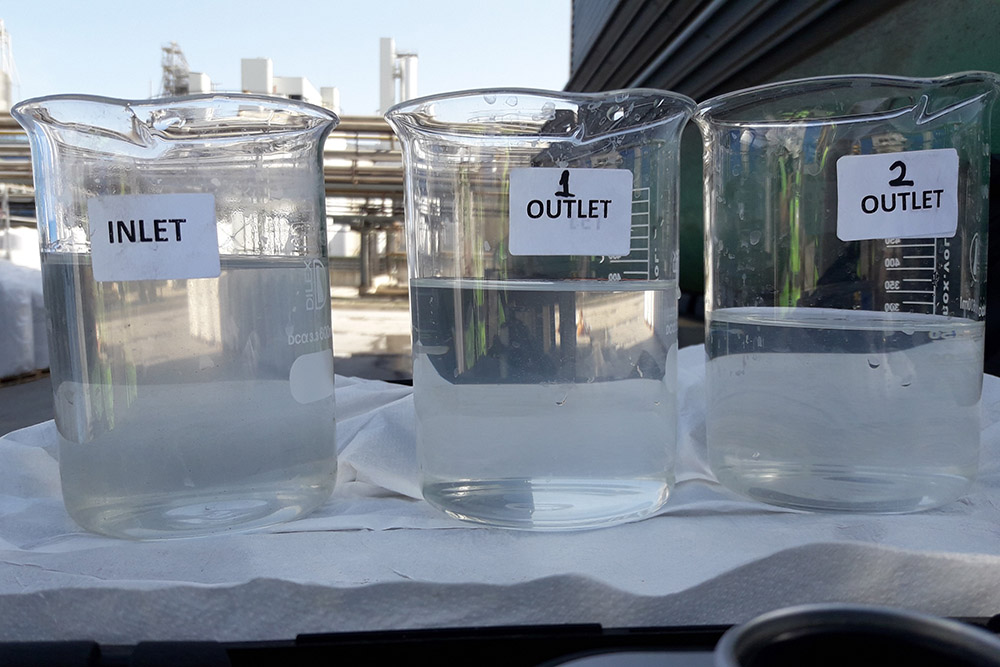

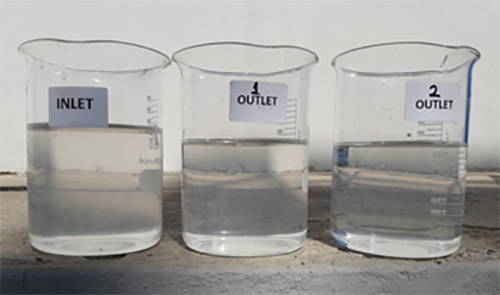

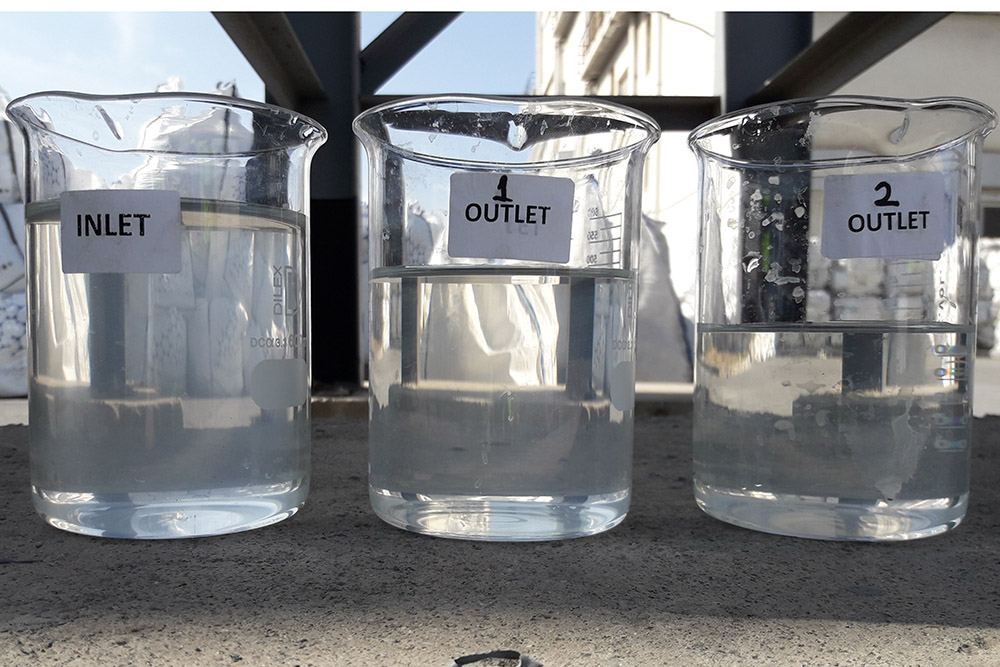

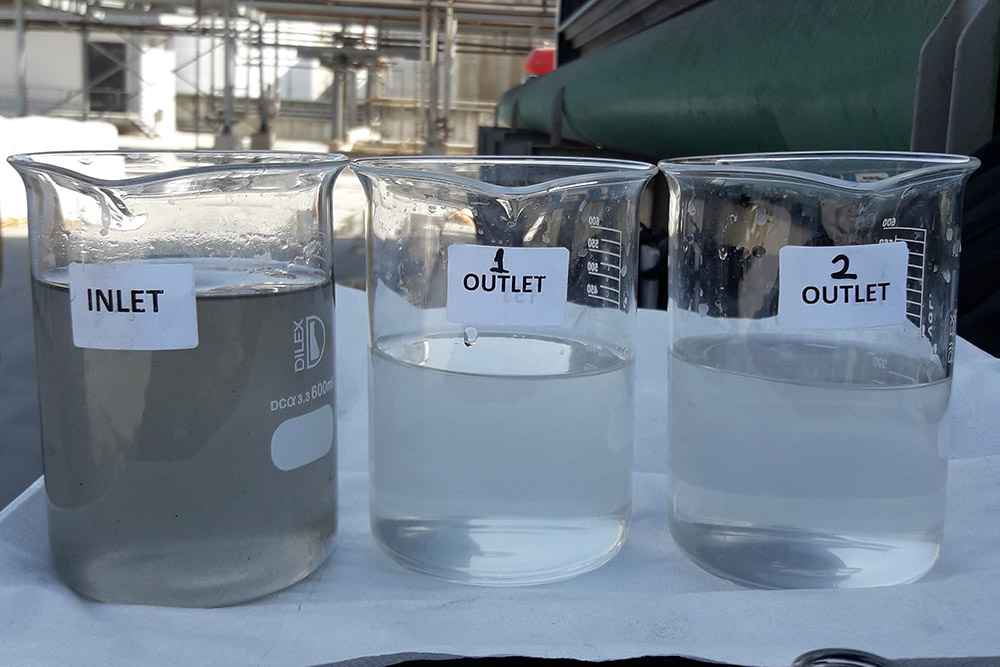

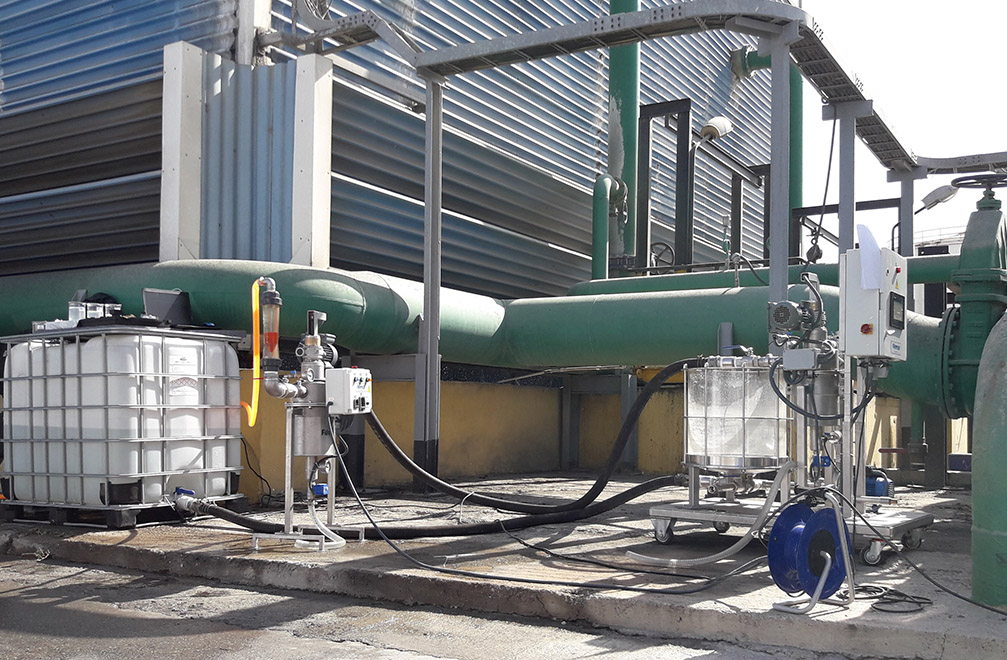

| Pic 1.1. Filternox pilot filtration system | Pic 1.2. Left to right – Filter-1 inlet, Filter-1 outlet, Filter-2 outlet water samples |
 |

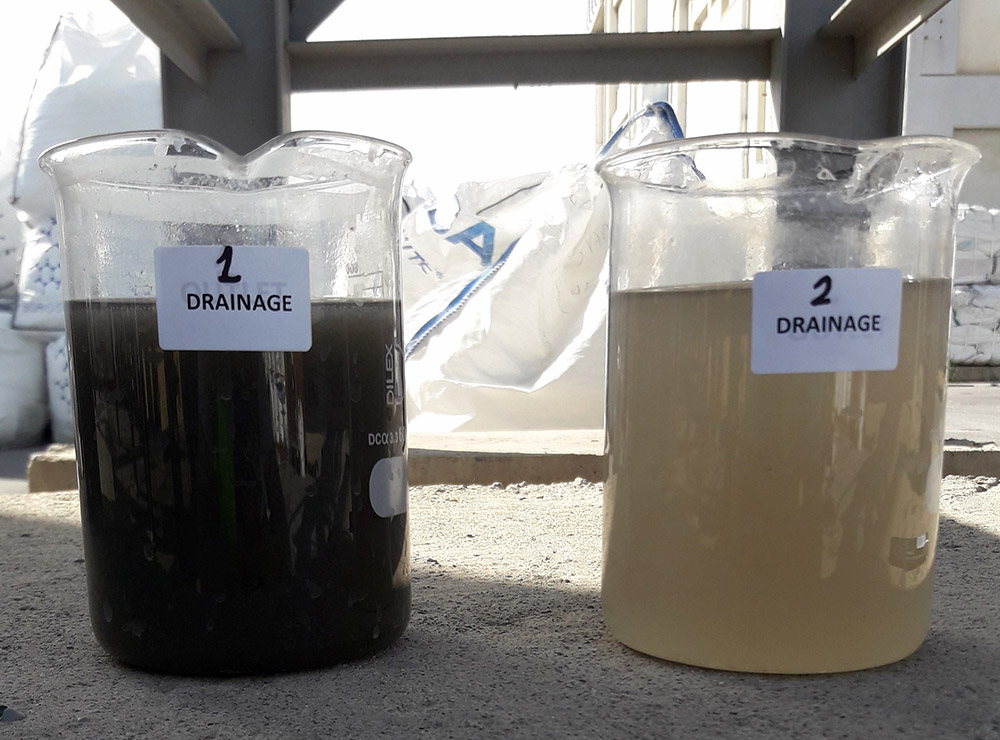

| Pic 1.3. Filter-1 and Filter-2 drainage water samples |
2.2 2.2 Filtrationstests durch Umwälzung von 500 l Wasser aus dem Boden des Kühlturms X in einen IBC-Tank
 |
 |
 |
| Pic 2.1. Die Umwälzung beginnt um 11:20 Uhr (bei Minute Null) | Pic 2.2. Umwälzung bei Minute 20 | Pic 2.3. Umwälzung bei Minute 35 |
 |
 |
|
| Pic 2.4. Umwälzung bei Minute 43 | Pic 2.5. Umwälzung bei Minute 60 |
3. Schlussfolgerung und Bewertung
In den Filtrationstests, die mit Filternox® NTU Terminator Filtern durchgeführt wurden;
Kühlturm X:
–In einer Stufe wurden durchschnittlich 40 % und in zwei Stufen 58 % der Schwebstoffe entfernt.
–Die Trübungsbeseitigung betrug im Durchschnitt 48 % in einer Stufe und 65 % in zwei Stufen.
Umwälzung von Kühlturmwasser X, das in einen 500-Liter-IBC-Tank geleitet wird:
-Nach einer Stunde Zirkulation des Wassers mit einem anfänglichen TSS-Wert von 134 ppm und einem anfänglichen Trübungswert von 49 NTU wurde festgestellt, dass der TSS-Wert auf 17 ppm und die Trübung auf 7,22 NTU gesunken ist.
Als Ergebnis der Filtration, die in der Kühlleitung mit dem Filternox® NTU Terminator Filtersystem durchgeführt wird;
-Die Lebensdauer der Turmfüllung wird erhöht
-Die Menge der im System verwendeten Chemikalien wird reduziert
-Die Menge des Abwassers aus dem Turm wird reduziert
-Die Kühleffizienz wird erhöht
-Unnötige Stopps/Arbeitsunterbrechungen werden vermieden
-Betriebs-, Wartungs- und Energiekosten werden gesenkt
-Die Kühlleitung wird vor Partikeln geschützt
Die Kühleffizienz wird durch die oben genannten Vorteile erheblich gesteigert.
